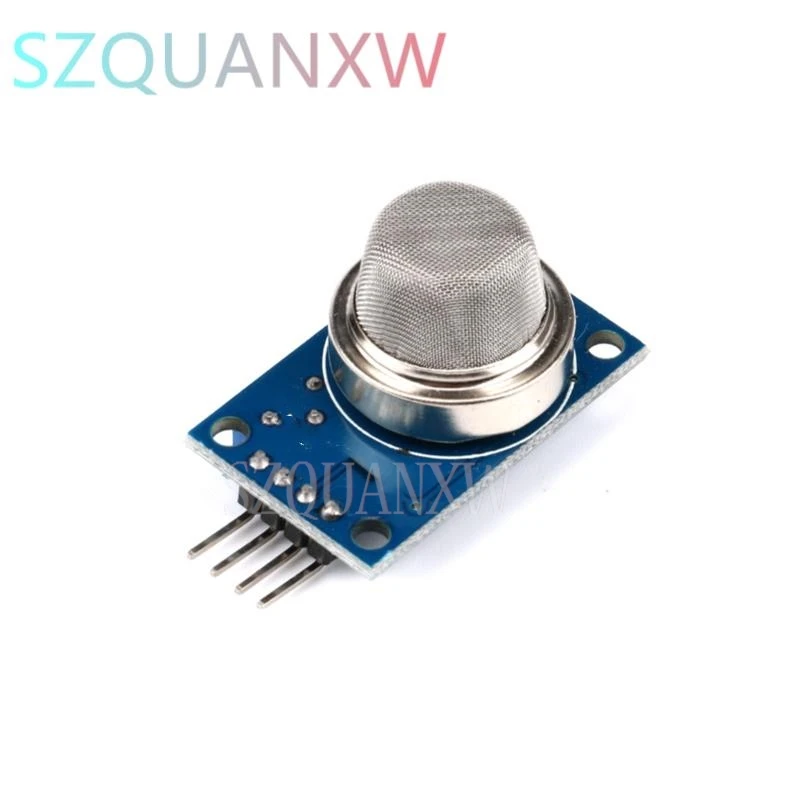

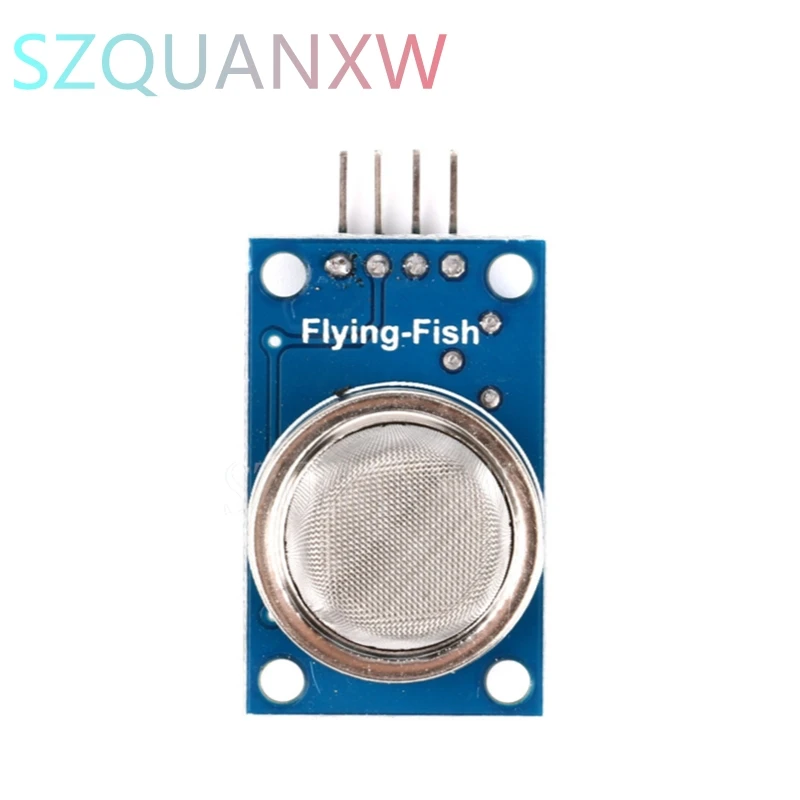

Advanced Air Quality Sensor and Hazardous Gas Detection Module - MQ135

Einführung des MQ135 Luftqualitätssensors: Der MQ135-Gassensor ist ein fortschrittliches Modul zur Erkennung gefährlicher Gase, das die Luftqualität überwacht, indem es verschiedene schädliche Gase in der Umgebung erkennt. Durch die Verwendung eines hochsensiblen Sensormaterials aus Zinnoxid (SnO2) funktioniert dieser Sensor, indem er Änderungen in der Leitfähigkeit misst, während die Gaskonzentrationen schwanken. Wenn ein Schadgas in die Umgebung des Sensors eindringt, erhöht sich seine Leitfähigkeit, was direkt mit dem Niveau des vorhandenen Gases korreliert und dadurch zuverlässige Ausgangssignale bietet, die leicht interpretiert werden können.

Hauptmerkmale:

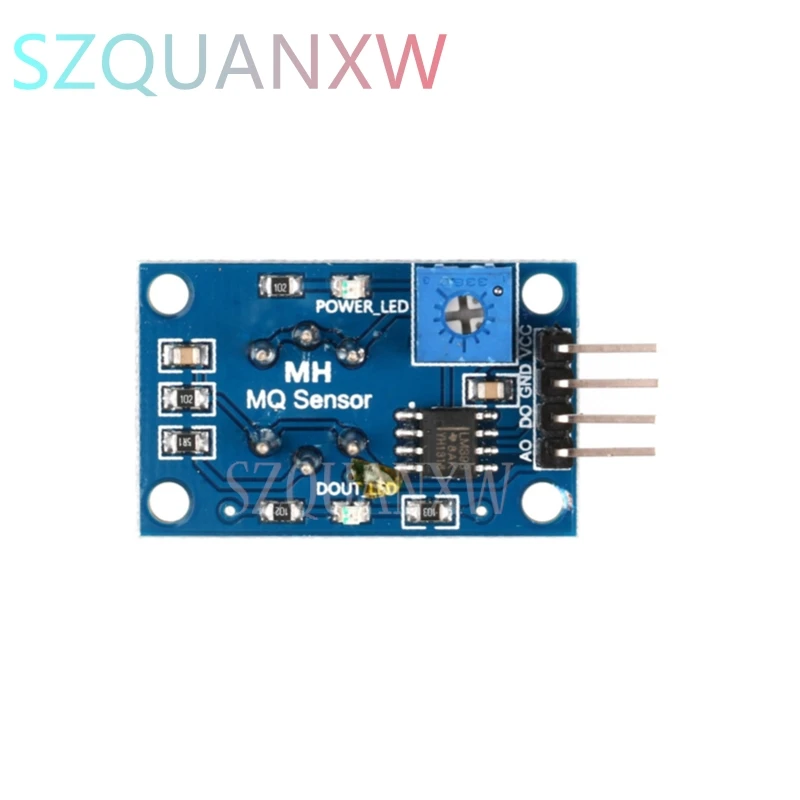

• Elegantes Dual-Panel-Design für verbesserte Haltbarkeit, mit einem Stromindikator und klaren TTL-Signalanzeigen.
• Bietet zwei Arten von Ausgängen: einen digitalen Ausgang (DO) für TTL-Signale und einen analogen Ausgang (AO), der variable Spannungspegel entsprechend den Gaskonzentrationen bereitstellt.
• Der TTL-Niedrigpegel-Ausgang lässt sich einfach mit Mikrocontrollern oder Relaismodulen verbinden und gewährleistet eine unkomplizierte Integration in verschiedene Projekte.
• Der analoge Ausgang spiegelt die Gaskonzentrationsniveaus wider, wobei höhere Konzentrationen höhere Spannungswerte liefern, was eine präzise Überwachung ermöglicht.
• Integrierte Montageschraublöcher ermöglichen eine sichere Installation und Positionierung in unterschiedlichen Umgebungen.
• Mit einer langen Betriebslebensdauer und zuverlässiger Stabilität ist dieser Sensor für den langfristigen Einsatz ausgelegt.
• Schnelle Reaktions- und Erholungsmerkmale gewährleisten eine zeitnahe Erkennung sich verändernder Luftqualitätsbedingungen.

Spezifikationen:

• Eingangsspannung: DC 5V
• Stromverbrauch: 150mA
• Digitaler Ausgang: TTL digitale Pegel von 0 (0,1V) und 1 (5V)
• Analoger Ausgang: Reicht von 0,1V bis 0,3V in Abhängigkeit von den Schadstoffen, mit einem Maximum von etwa 4V bei maximaler Konzentration

Verwendungshinweise: Nach dem Einschalten des Sensors ist eine Aufwärmphase von etwa 20 Sekunden erforderlich, um genaue Messwerte zu erhalten. Dieser Heizprozess ist aufgrund des internen Heizdrahts normal; stellen Sie sicher, dass der Sensor während dieser Zeit stabil bleibt, um gültige Messungen zu gewährleisten.

Anwendungen: Der MQ135-Sensor ist für eine Vielzahl von Anwendungen geeignet, einschließlich Systemen zur Überwachung der Luftqualität in Wohn- und Industrieanwendungen. Ideal zur Erkennung von Flüssiggas, Butan, Propan, Methan, Rauch und anderen gefährlichen Substanzen, bietet dieser Sensor eine kostengünstige Lösung zur Sicherstellung der Sicherheit in Innenräumen.

Verbessern Sie Ihre Luftqualitätsüberwachungsfähigkeiten mit dem MQ135 Luftqualitätssensor – Ihrem zuverlässigen Partner zur effizienten und effektiven Erkennung schädlicher Gase.
