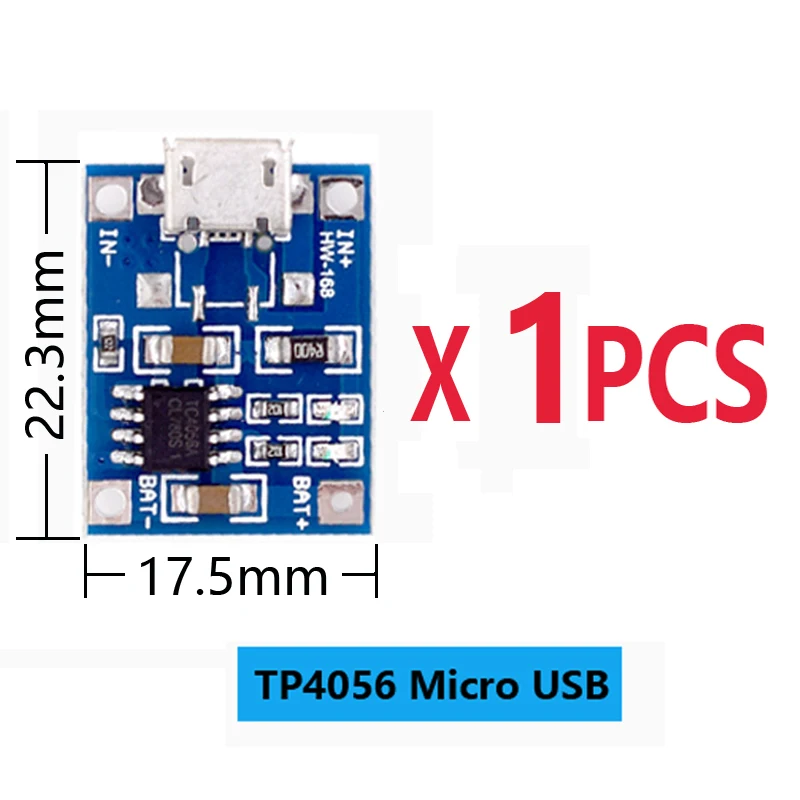

Enhanced Lithium Battery Charger Module with Dual Protection and Optimized Charging (Micro USB 1PCS)

Produktübersicht:

Das Micro Type-C USB 5V 1A TP4056 Lithium-Batterieladegerät-Modul ist eine anspruchsvolle Ladelösung, die entwickelt wurde, um Lithium-Batterien effizient aufzuladen, während sie wesentliche Schutzmechanismen bereitstellt. Dieses Modul ist ideal für DIY-Enthusiasten und Ingenieure, die batteireibetriebene Anwendungen erstellen möchten, aufgrund seiner Vielseitigkeit und benutzerfreundlichen Funktionen.

Hauptmerkmale:

• Ladeschutz: Das Modul enthält fortschrittliche Ladeschutzmechanismen, um Überladung und Tiefentladung zu verhindern, wodurch die Langlebigkeit und Sicherheit der Batterie gewährleistet wird. Der Ladestrom wird automatisch geregelt, um Schäden zu vermeiden.
• Mehrere Schnittstellen: Mit Type-C-, Micro USB- und Mini USB-Buchsen sowie Lötpads für zusätzliche Betriebsspannung bietet dieses Modul Flexibilität für verschiedene Projekte und Konfigurationen und eignet sich perfekt für DIY-Anwendungen.
• Effizienter Betrieb: Das Ladegerät arbeitet in einem Eingangsspannungsbereich von 4,5V-5V und erhöht die Ladeeffizienz mit einem maximalen Ladestrom von 1000mA, was einen schnellen und effektiven Ladevorgang ermöglicht.
• LED-Statusanzeigen: Ein intuitives LED-System ermöglicht es den Benutzern, den Ladezustand einfach zu überwachen. Ein blaues Licht zeigt die Stromversorgung an, während ein rotes Licht während des Ladevorgangs blinkt und dauerhaft leuchtet, wenn der Ladevorgang abgeschlossen ist, was eine unkomplizierte Benutzererfahrung bietet.

Benutzungsanleitung:

Um das Modul zu betreiben, verbinden Sie den Type-C-Anschluss oder die angrenzenden Eingangspads mit einer 5V-Stromversorgung. Schließen Sie die Lithiumbatterie an die B+ und B- Pads an und achten Sie dabei auf die korrekte Polarität. Die OUT+ und OUT- Anschlüsse können anschließend verwendet werden, um zusätzliche Lasten wie einen DC-DC-Wandler oder andere Geräte zu versorgen. Der Ladevorgang beginnt, sobald Strom angelegt wird, was durch die LED-Leuchten angezeigt wird.

Robuste Schutzmechanismen:

• Überentladungsschutz: Das Modul schützt die Batterie, indem der Ausgang bei einer Spannung von 2,5V abgeschaltet wird, um eine Tiefentladung zu verhindern.
• Einstellbare Ladeleistung: Der standardmäßige maximale Ladestrom kann durch Modifikationen am festen Widerstand auf der Leiterplatte angepasst werden, wodurch Ausgangsströme von 100mA bis 1000mA je nach Batteriekapazität möglich sind.
• Sichere Betriebstemperatur: Dieses Modul wurde entwickelt, um effektiv in einem weiten Temperaturbereich von -10 °C bis +85 °C zu arbeiten, was es vielseitig für verschiedene Umgebungsbedingungen macht.

Zusätzliche Hinweise:

Benutzer sollten darauf achten, positive und negative Anschlüsse korrekt zu identifizieren, um eine Beschädigung des IC zu vermeiden. Außerdem sollten kurze, dicke Drähte verwendet werden, um den Widerstand während des Ladevorgangs zu minimieren. Falls die Eingangsspannung zu hoch ist (über 5V), wird der Ladestrom zur Sicherheit automatisch reduziert.

Anwendungen:

Dieses Ladegerätemodul eignet sich zum Laden und zum Schutz von Lithiumbatterien wie 18650, Polymerbatterien und anderen Lithiumtypen mit Nennspannungen von 3,6V und 3,7V. Die Möglichkeit, es parallel mit einer einzelnen oder mehreren Batterien zu verbinden, erweitert seine Nützlichkeit in verschiedenen Elektronikprojekten.

Egal, ob Sie ein Elektronik-Hobbyist oder ein professioneller Entwickler sind, das Micro Type-C USB TP4056 Lithium-Batterieladegerät-Modul bietet eine zuverlässige und hochfunktionale Lösung für Ihre Ladebedürfnisse.
